Uchina CNC Horizontal Lathe RFCP Series kwa Wheel Hub kiwanda na wazalishaji | Oturn

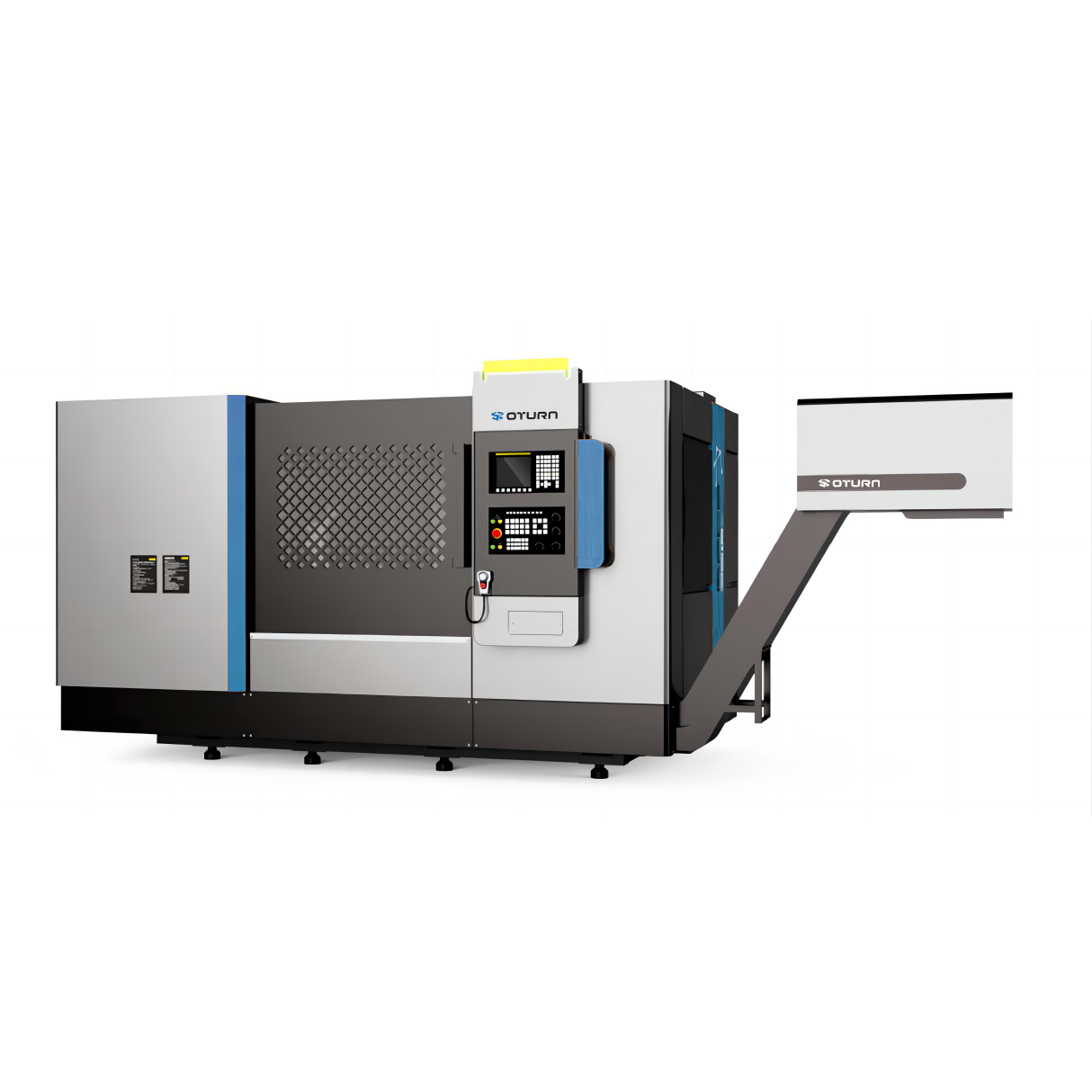

CNC Horizontal Lathe RFCP Series kwa Wheel Hub

Utangulizi:

Lathe ya CNC ya uchakataji wa kitovu cha magurudumu chenye muundo mgumu, kusokota kwa nguvu, turret ya majimaji, na uondoaji bora wa chip ili kuhakikisha usahihi wa hali ya juu na tija.


Maelezo ya Bidhaa

Vipengele vya Bidhaa

Vipimo vya Bidhaa

Usanidi wa Bidhaa

Vipengele

Chombo hiki cha mashine kinafaa kwa kutengeneza sehemu za rotary na maumbo tata. Inaweza kutumika kwa kugeuza na kusaga nyuso za silinda, nyuso zilizopinda, nyuso za conical, nyuso za kupitiwa, ond, nk. Bidhaa hii hutumiwa sana kwa usindikaji wa sehemu katika tasnia ya magari na kuzaa.

• Vipengele vya turret: servo motor, nafasi ya mwisho ya gear, kufungwa kwa majimaji, ili kuhakikisha rigidity na usahihi.

• Muundo wa kitanda ni rigid, ambayo hupunguza vibration wakati wa kukata na inaboresha utulivu wa kukata.

• Vipengee vya spindle: inachukua fani za roller zenye mzigo mzito + fani za mguso wa angular, zilizo na injini yenye nguvu nyingi ili kuongeza kasi ya uondoaji wa chuma na kufupisha muda wa usindikaji.

• Sehemu za tandiko: chuma cha hali ya juu chenye nguvu ya juu, na sehemu kuu zimepangwa kimantiki na mbavu za kuimarisha ili kuhakikisha kuwa mashine nzima ina nguvu za kutosha, uthabiti na uthabiti wa juu.

• Kwa kazi ya mlango wa moja kwa moja: inaweza kupunguza kazi ya waendeshaji, na inapotumiwa kwenye mstari, inaweza kukidhi mahitaji ya uendeshaji wa moja kwa moja.

• Sehemu ya juu ina kifaa kikubwa cha kunyunyizia dawa ili kupunguza mkusanyiko wa chip.

• Vipengele vya gari la longitudinal: muundo wa kujifanya.

Vipimo vya Kiufundi

Kipengee

Kitengo

RFCP40

RFCP63

RFCP80

Kufanya kazimbalimbali

Bembea juu ya kitanda (Max)

mm

φ680

Φ780

φ1100

Bembea juu ya gari (Max)

mm

φ400

φ620

φ800

Upeo wa kipenyo cha machining

mm

φ600

φ620

φ900

Urefu wa juu wa usindikaji

mm

500

800

1200

Usafiri wa juu wa Z-axis

mm

790

1000

1250

Usafiri wa juu wa mhimili wa X

mm

320+40

325+45

500+40

Spindle

Kasi ya juu ya spindle

rpm

2500

2500

1500

Nguvu ya spindle

kw

30/37

30/37

45/55

Kichwa cha spindle

A2-8

A2-8

A2-11

Spindle kuzaa kipenyo

mm

φ140

φ140

φ200

Spindle kupitia shimo

mm

φ85

φ85

φ85

Kulisha mfumo

Kasi ya mwendo wa kasi X/Z

m/dakika

15/15

12/15

12/15

Servo motor X/Z

Nm

12/22

12/22

30/22

Turret

Nambari ya zana

Weka

12

12

12

Saizi ya kawaida ya zana ya OD

mm

32X25

32X25

32X32

Ukubwa wa zana ya kitambulisho

mm

φ50

φ50

φ50

Turret kurudia
usahihi wa nafasi

"

±1.6

±1.6

±1.6

Wakati wa kubadilishana chombo

Sek

0.3

0.45

0.65

Kubana kifaa

Chuck, Silinda

15"mchujo usio na shimo
silinda

15"mchujo usio na shimo
silinda

18"mchujo usio na shimo
silinda

Kupoa mfumo

Uwezo wa tank ya baridi

L

180

180

200

Ya maji lubrication
mfumo

Mfumo wa shinikizo la majimaji P/Q

Mpa; L/dakika

3.5/30

3.5/30

3.5/30

Mfumo wa lubrication

Lubrication otomatiki

Lubrication otomatiki

Lubrication otomatiki

Usahihi wa kuweka

Usahihi wa kuweka X/Z

mm

0.012/0.02

0.012/0.015

0.012/0.02

Nafasi ya kurudia
usahihi X/Z

mm

0.006/0.01

0.006/0.008

0.006/0.01

Nyingine

Ukubwa wa mashine (L*W*H)

mm

3900x1990x2360

4565x2070x2290

5500x2200x2500

Uzito wa mashine

kg

7000

8000

9000

Usanidi wa kawaida

1. Mfumo wa udhibiti: FANUC/SIEMENS
2. Spindle ya mitambo
3. Ulinzi uliofungwa
4. Uondoaji wa chip ya sahani ya mnyororo+gari
5. Hydraulic/servo turret
6. Hydraulic chuck silinda
7. Mchanganyiko wa joto wa baraza la mawaziri la umeme
8. Mwanga wa rangi tatu, taa ya kazi
9. Shinikizo la majimaji, mfumo wa lubrication

Usanidi wa hiari

1. Spindle ya magari
2. Turret inayoendeshwa
3. Mlango wa moja kwa moja
4. Kugundua chombo
5. Kuvunjika kwa chip ya shinikizo la juu
6. Mpangilio wa gurudumu
7. Mfumo wa kipimo mtandaoni
8. Mfumo wa kuchuja mfuko wa karatasi
9. Kazi ya uunganisho wa Adaptive
